TEKNİK RESİM PERGEL KULLANIMI

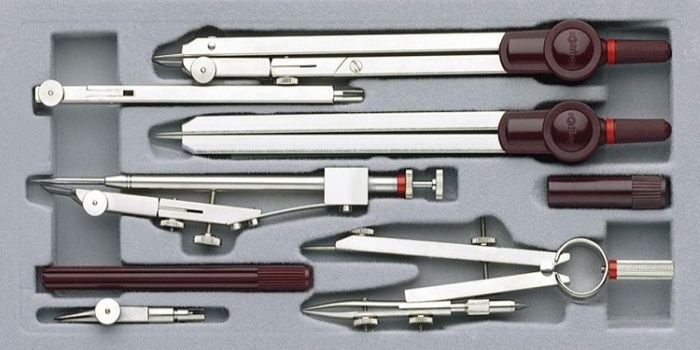

Tirlinle, kurşun uçla veya teknik çizim kalemiyle değişik büyüklükte çemberler ve uzatma çubuğu ile de 520 mm çapa kadar çemberler çizilebilir. Tirlin, kurşun uç ve teknik çizim kalemleri pergelin ayağına takılabilir. Pergelin ayağına takılan teknik çizim kalem tutucuları ile mekanik kurşun kalemle ve çini mürekkepli teknik çizim kalemiyle çember çizilebilir. Pergelin bacaklarının mafsallı olması, kalem uçlarının doğrultularının ayarlanmasında kolaylık sağlayacağından yararlıdır. Geometri pergeli, iki ucu iğneli bölme pergeli, küçük çemberler çizebilen nokta pergeli, büyük çemberler çizebilen demonte pergel bulunmaktadır. Pergel ayağına takılabilen kombine kesici ayağı vardır. Pergelin ayağının çizim kağıdını delmemesi için silikon vantuzlar kullanılmaktadır.
